CAT Kabelkategorien für Ethernet, Token Ring, ATM, ISDN usw.
|
Kategorie
|
Einsatzbereich
|
Geschwindigkeit
|
Wellenwiderstand in Ohm
|
|
CAT1
|
Telefonleitung, Fernmeldekabel, unverdrilltes Kabel
|
< 1MBit/s
|
|
|
CAT2
|
verbesserte Fernmeldekabe
|
<= 4MBit/s
|
|
|
CAT3
|
einfaches LAN bis 100Meter
|
<= 10MBit/s,
|
100
|
|
CAT4
|
LAN
|
<= 20MBit/s
|
100
|
|
CAT5
|
LAN bis 100 Meter bei 100MBit/s
|
20-100MBit/s
|
100
|
|
CAT6
|
Entwurf Gigabit Ethernet
|
ATM 622 MBit/s <= 600 MHz
|
|

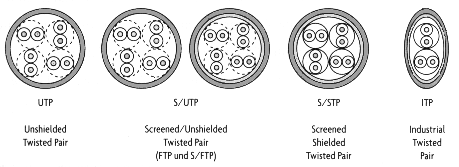

Die Bauart der Kabel hat einen ganz wesentlichen Einfluß auf die Störleistungsunterdrückung und damit die
Störsicherheit der Kabel. Während UTP-Kabel eine typische Störteistungsunterdrückung von 40 dB haben, erreichen S/STP-Kabel Werte bis zu 90 dB.
- UTP-Kabel (Unshielded Twisted Pair, nicht abgeschirmte verdrillte Leitungen) gehörten früher
typischerweise der Kategorie 3 an. Inzwischen gibt es sie auch als CAT-5-Kabel. UTP-Kabel haben im industriellen Bereich oder in der Datentechnik mit hohen Datenraten nichts verloren.
- S/UTP-Kabel (Screened/Unshielded Twisted Pair) haben einen Gesamtschirm aus einem Kupfergeflecht zur Reduktion der äußeren Störeinflüsse.
- FTP-Kabel (Foileshielded Twisted Pair) besitzen zur Abschirmung einen Gesamtschirm, zumeist aus einer alukaschierten Kunststoff-Folie.
- S/FTP-Kabel (Screened/Foileshielded Twisted Pair) sind heute Stand der Technik bei der Verkabelung
sogenannter UTP-Dosen. Der Aufbau besteht aus einem Gesamtschirm aus alukaschierter Polyesterfolie und einem darüberliegenden Kupfergeflecht. Gute Kabel erreichen eine Störleistungsunterdrückung über
70 dB.
CAT Farbcodes
|
Farbcode
Norm
|
Paar Nr.1
Klemme
|
Paar Nr.2
Klemme
|
Paar Nr.3
Klemme
|
Paar Nr.4
Klemme
|
|
Pin
|
4
|
5
|
3
|
6
|
1
|
2
|
7
|
8
|
|
EIA/TIA 568 A
|
bl
|
ws/bl
|
ws/or
|
or
|
ws/gn
|
gn
|
ws/bn
|
bn
|
|
IEC 708, IEC 189.2
|
bl
|
ws
|
ws
|
or
|
ws
|
gn
|
ws
|
bn
|
|
ICEA S80-576
|
or
|
gr
|
sw
|
rt
|
gn
|
gb
|
bl
|
bn
|
|
Farbcode
Norm
|
Paar Nr.1
Klemme
|
Paar Nr.2
Klemme
|
Paar Nr.3
Klemme
|
Paar Nr.4
Klemme
|
|
Pin
|
4
|
5
|
3
|
6
|
1
|
2
|
7
|
8
|
|
EIA/TIA 568 B
|
bl
|
ws/bl
|
ws/gn
|
gn
|
ws/or
|
or
|
ws/bn
|
bn
|
|
IEC 708, IEC 189.3
|
bl
|
ws
|
tk
|
vl
|
(bl)
|
(ws)
|
(tk)
|
(vl)
|
zugehörige Farbkurzzeichen
|
Farbe
|
Weiß
|
Blau
|
Orange
|
Grün
|
Braun
|
Grau
|
Rot
|
Gelb
|
Schiefer
|
Türkis
|
Violett
|
Rosa
|
|
Kurzzeichen
|
ws
|
bl
|
or
|
gn
|
br bn
|
gr
|
rt
|
gb ge
|
sf
|
tk
|
vl
|
rs
|
Übertragungsrichtungen
Übertragung nach Ethernet Standard im Netzwerk 10BaseT und 100BaseTX
|
senden ->
|
Pin1
|
Adernpaar
(orange)
|
Pin1
|
-> empfangen
|
|
Pin2
|
Pin2
|
|
empfangen <-
|
Pin3
|
Adernpaar
(grün)
|
Pin3
|
<- senden
|
|
Pin6
|
Pin6
|
Pinbelegungen der Dienste
|
Anwendung
|
Pinbelegung
|
|
Telefon analog
|
4-5
|
|
ISDN
|
4-5, 3-6
|
|

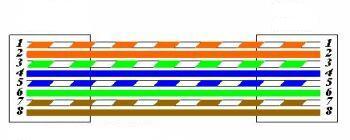

10Base-T, 100BaseTX
|
1-2, 3-6
|
|

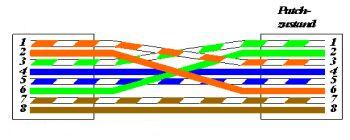

10Base-T, 100BaseTX gekreuztes Kabel
|
1-3,2-6,3-1,6-2 (Rest, muss nicht erfolgen: 4-8,5-7,7-5,8-4)
|
|
TP-PMD (FDDI), ATM
|
1-2, 7-8
|
|
100Base-VG, 100BaseT4
|
1-2, 3-6, 4-5, 7-8
|
|
